关于高纤密度光缆的介绍

高纤密度光缆是随着宽带宽应用和光纤 到户的需求而发展的,它敷设在长途通信、大 城市环网和馈送回路的初始分支中。
1991年日本的NTT公司在FTTH网 中采用了一条4000芯的光缆。直到1995年 之后,美国市场才出现第一批高纤密度光缆, 目前大量生产的高纤密度光缆为800～ 1000 光纤数/根。
美国西康公司撰文指出中心管、层绞和 骨架三类结构光缆可分成十一种。其中,中心 管式和松管层绞式结构是非金属缆,骨架结 构是非铠装缆,中心加强件为绞合钢丝绳。中 心管和层绞结构的额定张力为2700N和 4000N,骨架结构的额定张力范围是4000～ 8000N。

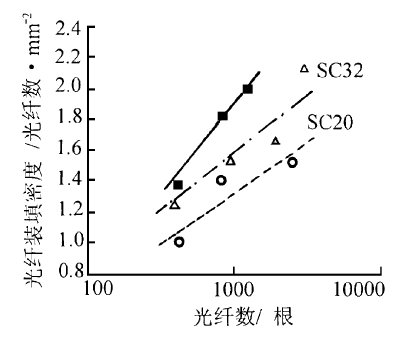

研究和比较了这十一种光缆的基本特征 (如缆的尺寸、缆重及刚性等)和性能(如环 境、机械及施工性能),得出如下结论:中心管 和层绞式光缆,光纤带阵列成方形时可获得 最大密度;骨架式光缆可通过采用增加光纤 带芯数来提高密度,例如SC20和SC32骨架 式光缆分别采用的是8芯带和16芯带,它们 的密度分别为1.61光纤数/mm2和2.1光 纤数/mm2,后者是前者的1.3倍。

对于芯数在2000芯以下的光缆,缆重与芯数成正比;而2000芯以上的光缆的缆重却因结构而异,干式缆比一般填充式缆轻。
光缆的柔软性在这三者中以骨架式光缆为最优,这是因为光缆的刚性元件高度集中在缆中心;而中心管式光缆柔软性最差,因其加强件移到缆的边缘处。

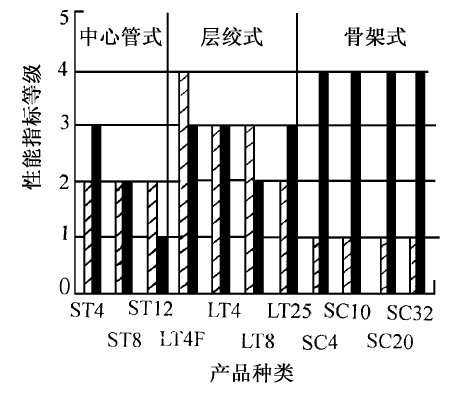

光缆的环境性能和机械性能见图2所示。侧压、冲击、扭转和低温弯曲等试验表明,骨架式光缆有最好的机械性能,其原因在于缆芯结构具有较强的侧压承受能力。光缆的施工性能是管道孔径对光缆长度和弯曲半径的要求,在该性能上中心管式和层绞式光缆优于骨架式光缆。高装填密度的中心管式光
缆可达1296芯,它可敷设在直径31.7mm的管孔中,这一点在美国市场非常重要,因为美国的管孔直径通常是31.7mm,这也可能是中心管式光缆走红美国市场的原因之一。

图2　光缆的环境性能和机械性能表
综上所述,就芯数而言,中心管式864～1296芯光缆、双层骨架式2000～ 3200芯且外层为SZ绞的光缆有着最好的前景;SZ层绞式光缆以864芯以下为好,它有着较好接入性能;干式缆和高装填密度的中心管式光缆有着明显的优势,它是光缆未来的发展方向。
