使用插入法测量光纤宽带

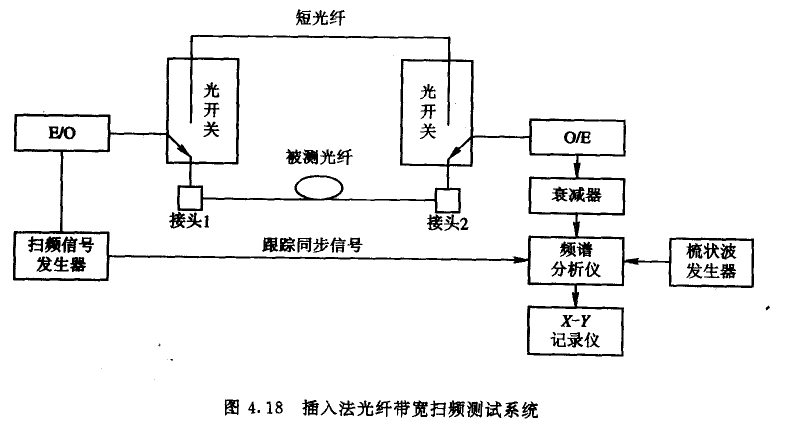

无论采用时城法还是频域法，剪断法均屑于基准测试法，这是因为剪断法消除了系统响应对测量结果的影响，从而使测试结果准确可靠。剪断法也是一种破坏性的测试方法， 无法在实际工程中得到应，为了消除这个缺点，工程上常用插入法来替代剪断法。由于 输入耦合系数对带宽影响不大，稳定性较髙的系统不必每次都剪断光纤，可用一根短光纤 的测量结果作为参考基准。此时，必须保证短光纤的结构参数与被测光纤一致，而且保证 接头质量良好，才能使测量结果准确。插入法光纤带宽扫频测试系统如图4. 18所示。

扫頻信号发生器输出频率连续可调的正弦波电信号，该信号对激光器的光信号进行强
度调制•然后，已调光信号经光开关送出两路信号：一路信号经短光纤后通过光电检测器
♦
送入頻谱分析仪，用短光纤的输出信号代替被测光纤的输入信号(由于光纤短，经传输后 倍号变化很小，故可认为就是输入信号)；另一路光信号经光开关送入被测光纤，连续的正 弦波调制光信号经光纤传播，携带了被测光纤对不同调制频率光信号的“反应”，经光电检 测器送久頻谱分析仪。频谱分析仪得到被测光纤的输入和输出光信号，由此，可得到被测 光纤的頻率响应*从而测出光纤的带宽。
在图4.18中，优质光开关用于被测光纤与短光纤(约2 m)间的切换插入；高精度标准 衰减器用来校准扫頻曲线相对衰减变化量并对记录曲线的Y坐标定标；梳状波发生器输出 的梳状頻标信号用于校准扫频频率并对记录曲线的X坐标定标。
同理，若将插入法测童系统与时域法测量原理相结合，也可得到非破坏性的时域法测 试系统。在该系统中分别测长、短光纤的幅时特性，用计算机进行快速傅氏变换，可分别 计算出长光纤测量信号和短光纤参考信号的幅频函数，然后相除，便可得出所测光纤的幅 頻响应。幅頻曲线上一6 dB点对应的频率就是光纤带宽。
在同样入射条件下，频域法和时域法的测量结果很接近。频域法有以下几个优点：
(1)由于采用扫频法，接收放大器的带宽很窄，这样就提高了接收信噪比，从而使整
个系统有更大的动态范围。
(2) 可以直接得到椹频特性，简化了数据处理过程。
(3) 不需要将髙速脉冲源的同步信号直接送到取样示波器，也不需要直接发送同步信
号的仪器(即扫频信号发生器和频谱分析仪可以在两个不同的地方）。

光纤带宽的现场测试

光纤带宽是光缆线路最重要的传输特性之一。为了保证工程质童，施工前要进行单盘 光缆的验收测试，检验光纤的带宽是否符合规定的技术要求。光缆线路中继段全程敷设安 装完毕后，要进行中继段总带宽的测试，检査是否满足系统设计的要求。因此，现场带宽 测试和衰减测试都是十分重要的测试工作。
单盘光缆的带宽测试方法与上述带宽测试方法一样，只是在现场测试时，无论采用频 域法还是时域法，均应采用非破坏性的插入法。
由于中继段线路较长，所以中继段光缆线路总带宽的测试设备必需有足够的测试动态 范围。目前时域法的测试动态范围比频域法小，所以中继段光纤线路总带宽一般都采用频
域法测试。
