1 光缆改造情况介绍

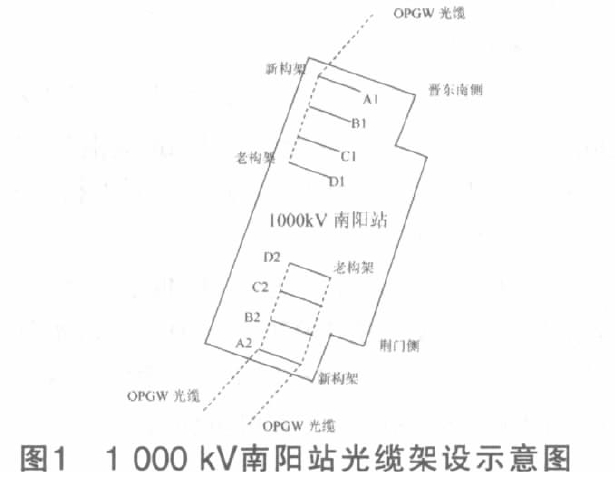

1 000 k V南阳站，晋东南侧线路架有 OPGW光缆 1根；荆门 侧架有O PGW光缆 2根，分别为南阳站至荆门变光缆和南阳站 至白河变光缆。 3根光缆架设示意见图 1：

由于南阳站扩建，晋东南侧和荆门侧分别拆除两基铁塔， 组立两基新塔。两侧改造段线路需拆除旧光缆，架设新光缆 。根 据工期要求，线路改造时两侧拆线、拆塔 、组立及架线施工需同 时进行。在线路改造过程中为保证南阳站的正常通讯，需要保 留1根光缆 。

2 光缆过渡方案选择

2.1 设计方案

为保证在线路改造过程中南阳站的正常通迅，设计院的设计 方案为在光缆拆除前先对南阳站至白河变的光缆进行过渡改造， 过渡改造完成后再拆除南阳站至荆门和南阳站至晋东南光缆。 南阳站至白河变的光缆临时过渡方案具体做法为：
①在南阳站原构架光缆（至白河变光缆）挂点和铁塔间立 13根水泥杆；
②在水泥杆上架设 1根 ADSS光缆；
③当 ADSS光缆 架设完毕后，在N 2铁塔处将光缆断开并与 ADSS光缆熔接；
④将 荆门侧原构架处OPGW光缆接头断开，并与 ADSS光缆熔接；
⑤ 拆除南阳站原构架至N 2段光缆；
⑥当线路改造完毕，新光缆架 通后拆除过渡光缆。



2.2 项目部选择方案

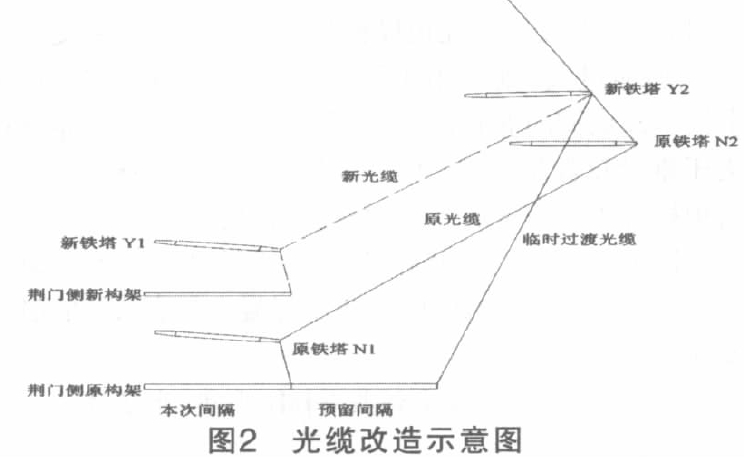

经项目部技术人员现场勘察讨论，认为设计提供的南阳站 至白河变光缆改造方案工作量大、施工复杂 。最终决定采用不 开断原光缆的过渡方法。 不开断光缆过渡的施工方法为，将N 1铁塔上的光缆耐张 金具拆除，N 2铁塔处光缆及其耐张金具不动，将原构架上光缆 的挂点由本次线路间隔地线挂点移至预留间隔外侧地线挂点 处，同时在构架上新挂点处收紧光缆并将光缆挂于新挂点处。

3 光缆过渡施工

3.1 光缆过渡施工过程及方法

①将原构架柱上的光缆引下线从引下线夹内拆出，并将余 缆从构架柱的余缆内放出；
②在 N1铁塔小侧挂一手扳葫芦并 将手扳葫芦另一端通过光缆卡线器锚于N 1小号侧光缆上，收 紧手扳葫芦并取下N 1小号侧光缆耐张金具，松手扳葫芦直至 将手扳葫芦拆下；
③将 1根 ф13钢丝绳通过原构架上预留间隔 的外侧地线挂点处的转向滑车锚于N 1铁塔小号处，将钢丝绳 另一端与地机动绞磨连接。同时将 1根传递绳锚于 N1铁塔处光 缆上，另一端通过N 1地下挂点处转向滑车转至地面，地面人员 收紧传递绳；
④发动绞磨收紧磨绳，当 N1大号侧光缆耐张金具 不受力时拆下N 1大号侧光缆耐张金具，地面人员将传递绳缓 慢松出，同时慢慢收紧磨绳；
⑤构架上的高空人员拆下光缆耐 张金具并将光缆移至原构架预留间隔外侧的地线挂点处；
⑥继 续收紧磨绳，当原构架至N 2铁塔间的光缆高度满足要求时，在 原构架预留间隔外侧的地线挂点处利用光缆耐张金具将光缆 固定，光缆过渡施工完成。
⑦当线路改造完毕，新光缆架通后 拆除过渡光缆。

3.2 备用光缆的施工

由于在整个线路改造过程中南阳站至荆门和南阳站至晋 东南的光缆处于断开状态。为防止在过渡施工过程中对光缆 造成损坏，影响南阳站的正常通迅。在光缆过渡施工前在原构 架与N 2铁塔间将 ADSS光缆放通，做为备用通道 。如果在过渡施 工过程中不慎将原光缆损伤，影响通迅，可在规定的时间内熔 接备用A DSS光缆恢复通迅 。

4 不开断光缆过渡施工的优缺点

4.1 优点

①采用不开断光缆过渡施工取消了水泥杆，节省了材料费 和运费，同时也节省了劳动力投入和占地，为工程节约了成本；
②采用不开断光缆过渡施工不用中断通迅即完成了光缆过渡 施工，更好地保证了光缆的通迅；
③采用不开断光缆过渡施工 取消了立水泥杆，减少了占地，减少了与当地的协调工作，有利 于工程的顺利进展；
④ 采用不开断光缆过渡施工，节省下的 ADSS光缆作为备用通道，为光缆的通迅提供了有力的保障 。

4.2 缺点

采用不开断光缆过渡施工，由于光缆位于新建铁塔Y 1正 上方，在Y 1铁塔组立时需采取相应措施保护光缆 。
