OPGW光缆雷击故障现象以及原因分析

目前 ， 在 220 k V 及以上线路中 ， 大量使用 OPGW 作为保护和通信通道 。 OPGW 的损坏不仅 影响输电线路的安全运行 ， 而且威胁到电力通信 的可靠性 。OPGW 损坏的原因有很多 ， 本文以江苏 无锡供电局 220 k V 扬名变 OPGW 雷击 断股为 例 ， 分析故障原因 ， 并针对类似光缆故障提出防范 措施 。
1 故障现象

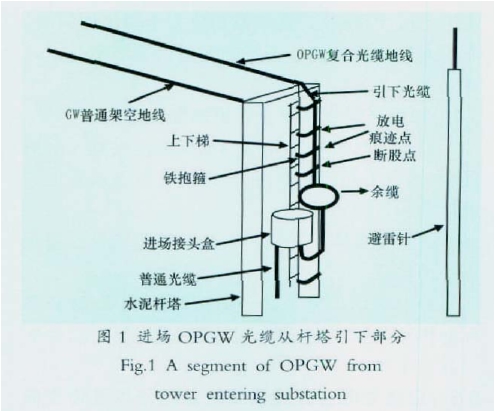

2007 年 4 月 23 日 ，220 k V 扬 梅 Ⅰ / Ⅱ 线 2K80/2K89 扬名变保护通道出现部分中断情况 。 经过通信公司现场测试 ， 发现保护光纤通道所使 用的 12 芯光缆中有 4 芯出现中断 ，220 k V 扬梅线 双回路线路保护使用的光纤通道的备用通道已经 全部中断 。 用 OTDR 对故障纤芯进行测量 ， 发现故 障点在距扬名变继电保护屏 278 m 处 ， 即进场 OPGW 从杆塔引下部分 ， 如图 1 所示 。

扬 梅 2K80/2K89 光 缆 OPGW 型 号 规 格 为 OPGW -28 1/36 （M148/R95 -189）， 光 纤 规 格 为 36×G.652， 光缆直径为 16.1 mm， 截面积为 148 mm 2 ； 同塔的分流地线为 LLBJ-95/55， 外径为 16.0 mm， 截面积为 152.81 mm 2。

图 2

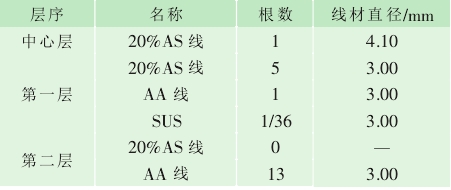

全线 OPGW 和分流地线杆塔逐基接地 ， 进入 变电站构架时 ， 分流地线耐张金具串连 XDP-70C 绝缘子 ， 而 OPGW 耐张金具直接与变电站接地网 相连 。 光缆结构见表 1 所列 。 表 1 中 ，AS 线表示铝包钢线 ，AA 线表示铝合 金 线 ，SUS 表 示 不 锈 钢 管 芯 光 缆 。 分 流 地 线 为 LLBJ-95/55， 表示为钢芯铝绞线 。 登 杆 对 OPGW 引 下 线 进 行 检 查 ， 发 现 在 OPGW 引下线部分有几处放电痕迹 ， 同时 OPGW 出现散股现象 ， 如图 2 所示 。 故障点的具体位置在 OPGW 光缆引下线与 扬名变线路构架的金属抱箍互相接触的地方 ， 接触点放电后造成 OPGW 金属外层断股、散股和内芯 OPGW 光缆的断裂。
