opgw光缆中光纤单元中的典型缆芯结构

光纤单元中的典型缆芯结构 光纤单元中的缆芯或骨架与保护管组成 不同结构,可以分为以下几种类型(如图2所 示)。

图2　光纤单元的分类
图2所示的结构分类及简述在参考文献 [1]中已叙述,这里只对光纤单元中的典型缆 芯结构加以叙述。典型缆芯结构主要有层绞 式、骨架式、中心管束线式三种。

1.层绞式缆芯结构

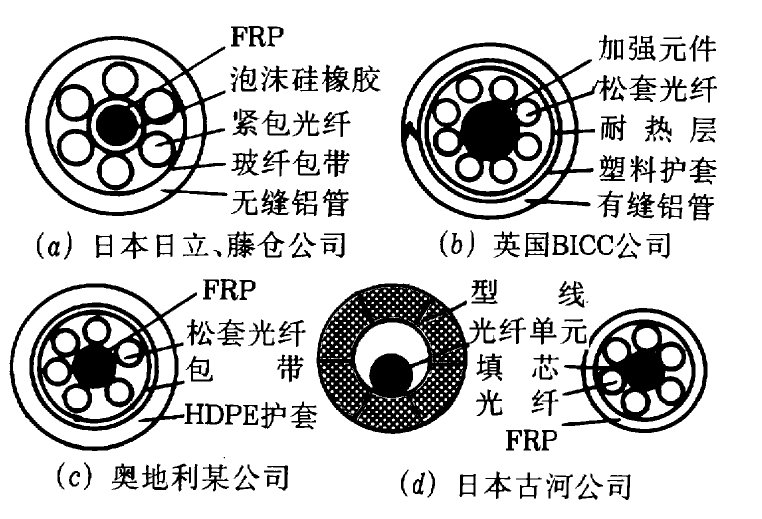

这种结构是将一次被覆光纤或二次被覆 光纤绞合在金属或FRP线上,或绞合在带有 海绵状体(泡沫硅橡胶)的FRP线上,然后再 绕包耐热玻璃丝带。玻璃丝带能起隔热和缓 冲作用。日本几个公司、英国、奥地利等均采 用此结构,如图3所示。

2.骨架式缆芯结构

这种结构的光纤置于骨架凹槽内,而骨 架又与保护管紧密接触成为一体,典型结构 如图4。按传输容量不同可设计成不同的槽 数及每槽中的光纤数。这种结构的特点是耐 侧压力强、耐热性好,同时也具备骨架型光缆 的其它特点。日本住友、美国Focus、澳大利 亚、法国等公司采用此种结构。

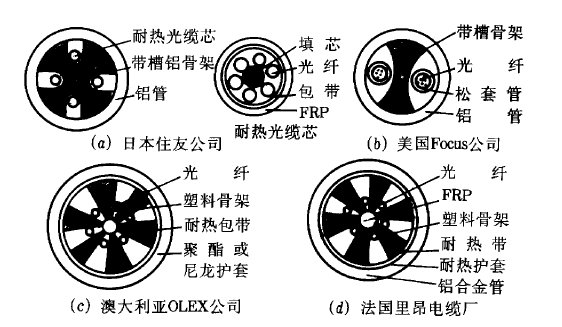

图4　骨架式光缆芯典型结构
3.中心管束线式缆芯结构 此结构方式比较特别,为新型的光缆芯 结构。它是将光纤束(或光纤带)置于一个塑 料管或金属管内,形成松套结构。管内填充特 殊油膏,在高低温下均不影响光纤的机械和 光传输特性,而且提供阻水作用。这种结构不 仅能容纳大芯数的光纤,而且能够保证工艺 制造中对光纤余长的要求,保证光纤性能的 长期可靠性。典型结构如图5。
德国西门子公 司、F&G公司、AEG公司,以及上海电缆研 究所都采用此结构。

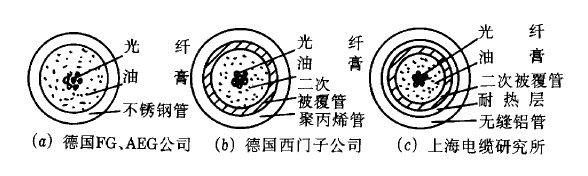

图5　中心管束线式缆芯结构 结束语 OPGW以其优良的技术经济性能,已成 为许多国家电力系统通信的主要方式之一, 而且有逐渐取代电力线载波系统、电话电缆 系统和微波系统的趋势。
就OPGW当前的发 展趋势是:
(1)进行可靠性研究;(2)向多芯 数发展;
(3)向长距离大容量传输发展;
(4) 应用于图象、数据等多种信息的传输。
在充分了解OPGW的设计要求、结构及 其特性后,把光纤的优良传输性能和地线材 料完美地结合在一起组合成高性能高科技含 量的产品将为电力通信更好地服务。
