光缆施工中运行施工事故现象及原因、预防办法

被线路下面采石场开山炸石炸伤

(1)事故现象及原因分析
某线路工程,光缆在线运行2年后,发现光缆中的18芯光纤断了8芯。将故障光缆放下地面后
查看,发现光缆表面已经被炸伤,如图5所示。经现场勘测,该线路路由下面有一采石场,开山炸石
时飞起的石头将光缆砸伤造成断纤。
(2)反事故措施
1)光缆在进行路由勘测时,应避开采石场等可能对光缆有侵害的地方。
2)加强线路巡查。安装投运后的电力特种光缆线路应定期巡视检查(一般每季度至少巡线1
次),如有特殊情况和灾害天气发生时应增加巡线次数。发现有损害光缆的设施和行为,应及时采取
措施进行协调处理。
对于OPGW线路,在巡查时还应重点注意:光缆弧垂有无变化,与其他电力设施间距有无变化;
光缆表面有无异物,有无吊挂现象;OPGW光缆是否有单丝断股;金具有无变形、滑移现象,引下线
夹、紧固螺栓、销钉是否齐备;余缆、余缆架、接续盒是否牢固或受损及被盗等;检查防振锤、防振鞭、防舞鞭等是否有滑移、脱落的现象发生。

与铁塔碰撞摩擦引起断纤

(1)事故现象及原因分析
某线路工程,光缆开通运行3年后,发现光缆中的18芯光纤断了5芯。经现场勘测,光缆断纤
点处于直通型耐张跳线弧垂内。经过登塔检查后发现,光缆在直通型耐张塔跳线弧垂处没有安装引

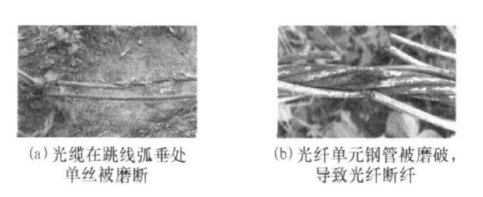

下线夹,光缆在风力作用下长时间与铁塔碰撞摩擦,将外层铝合金单丝磨断散股,如图6(a)所示。
然后再将不锈钢管光纤单元磨破而引起光纤断纤,如图6(b)所示。

(2)反事故措施
按照《电力光纤通信工程验收规范》要求,直通型耐张杆塔跳线在地线支架下方通过时,弧垂为
300～ 500mm,从地线支架上方通过时,弧垂为150～200mm。光缆跳线弧垂在满足最小弯曲半径要求
的情况下,还应注意在风偏时不得与金具及塔材相碰。
跳线弧垂如果与金具及塔材相接触,应使用引下线夹进行固定。

因短路电流引起断纤

(1)事故现象及原因分析
某地区多条线路工程,光缆在开通运行3年后,光缆在变电站构架附近发生断纤。经现场勘测

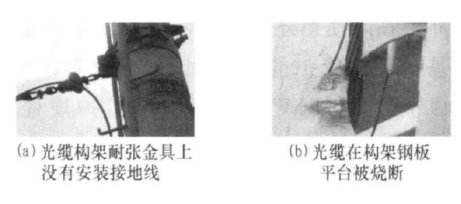

发现,光缆进入变电站后在门型构架引下时,光缆终端耐张金具处没有安装接地线,如图7(a)所示。
同时发现光缆在门型构架钢板平台边缘上几乎靠在一起,中间只有很小的间隙。在系统发生单相接
地短路的瞬间,光缆上面的短路电流与钢板平台发生间隙放电而将光缆烧断,如图7(b)所示。

(2)反事故措施
线路在进出线端短路电流最大,如果不能很好地引下,很容易因间隙放电而将光缆烧断。在变电

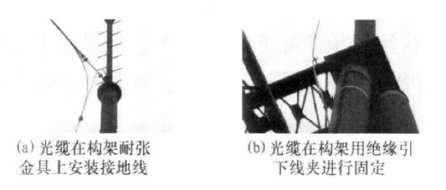

站门型构架处,光缆要正确安装接地线,如图8(a)所示。并且在变电站构架引下,光缆要用绝缘引下
线夹固定好并与平台钢板保持一定的距离,如图8(b)所示,避免间隙放电而将光缆烧断。
